スリーワンモータ用の攪拌翼は、プレス成型で安価な汎用攪拌翼、撹拌効率を追求したハンドメイド攪拌翼、BLWの高トルクに対応する大型の12シリーズをご用意しています。液の粘度と目的に合わせて、下の早見表からお選びください。
選定早見表 ― 液の粘度と目的から選ぶ
| 液の粘度（目安） | まぜる・循環させたい | 分散・乳化・溶かしたい（せん断が必要な仕事） | 泡立てたくない |
|---|---|---|---|
| 〜1,000 mPa·s水・ジュース・油 | ファン／プロペラ トンボ（細口フラスコ用） |
タービン／ディスパ | ソフト十字 |
| 〜10,000 mPa·sシロップ・シャンプー | かい十字／傾斜パドル | ディスクタービン／ディスパ | バタフライ |
| 〜50,000 mPa·sハチミツ・ソース | 傾斜パドル（多段）／2枚・4枚傾斜パドル | ディスパ＋循環翼の併用（30,000超はディスパ単独不可。傾斜パドル・アンカーと組み合わせ） | ― |
| それ以上ペースト・クリーム | アンカー（12シリーズ） | アンカー＋ディスパの多軸構成（特注・ご相談ください） | ― |
※粘度範囲・用途の目安は当社技術資料に基づきます。実際の適否は液性・容器・回転数によって変わります。翼選びの考え方は「撹拌翼（撹拌羽根）の選定方法」「撹拌のツボ 第3回」で詳しく解説しています。ポイントは2つ——循環させたいなら吐出の強い翼（プロペラ・傾斜パドル）、細かくしたいならせん断の強い翼（ディスパ・ディスクタービン）。高粘度（10,000 mPa·s超）では翼径を大きく（容器径の6割以上）取るのが基本です。各翼が作る流れはページ下部のフローパターン図もご覧ください。
迷ったら「攪拌翼セットFS-7」
初めてスリーワンモータをご購入の方には、汎用翼7種＋シャフトのセットをおすすめします。ひととおりの翼で試して、液に合う1本を見つけるのが確実です。→ セットの内容を見る
汎用攪拌翼 ― 安価で使いやすいスタンダード
7種のバリエーションに取り付けの異なる先端用と中間位置に取り付けられるボス付の2種類、さらにSUS316製に加え、チタン製もご用意しています。
先端用 ― シャフト先端にナットで確実固定

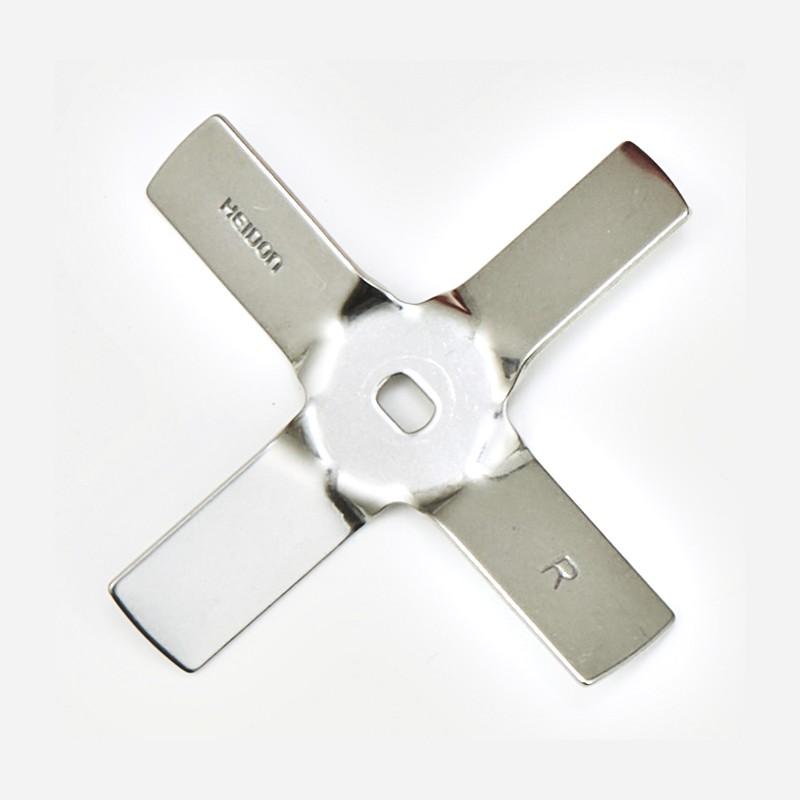

HEIDONの攪拌シャフトは先端に肩を落としたネジが切ってあり、ナットが付属します。先端用の翼には小判型の穴が開いており、ここにシャフト先端を通してナットで固定します。
ナットは付属のボックスドライバーで簡単に締められ、穴が小判型なので翼が空回りすることなく確実に撹拌できます。
固定できるのはシャフト先端のみ。翼1枚で使うなら、確実で安価なこちらが基本です。

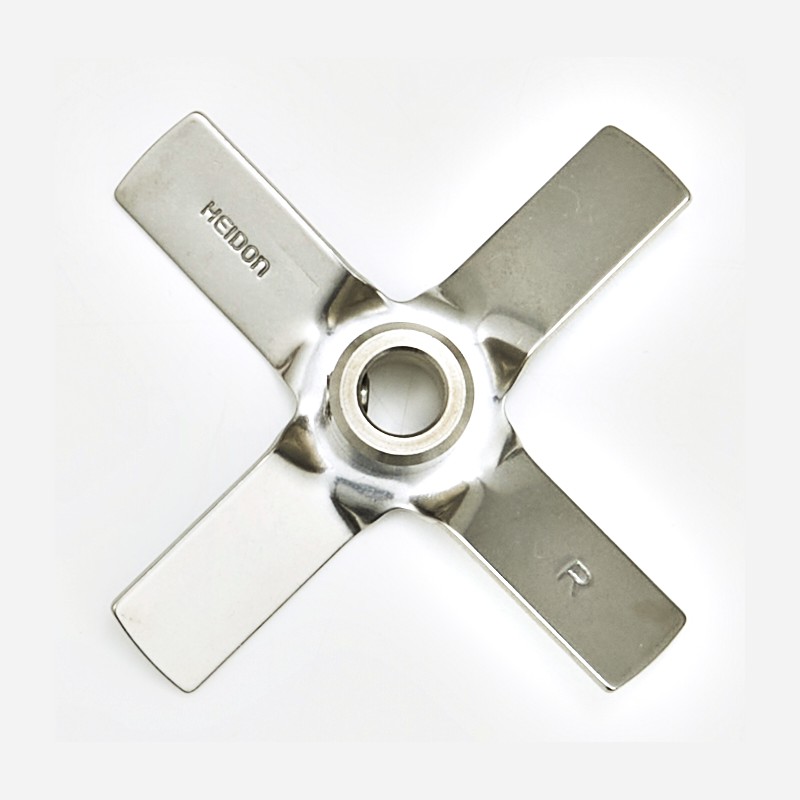

ボス付き ― シャフトのどこにでも固定できる
ボス（筒状の取付部）の横に止めネジがあり、付属のLレンチで締めることでシャフトのどの位置にでも固定できます。
先端はもちろん中間位置にも付けられるため、翼を2枚重ねる多段撹拌や、液深に合わせた高さ調整が自在です。
固定力は先端用に劣ります。多段にしたい・位置を変えたいときはこちらを選びます。

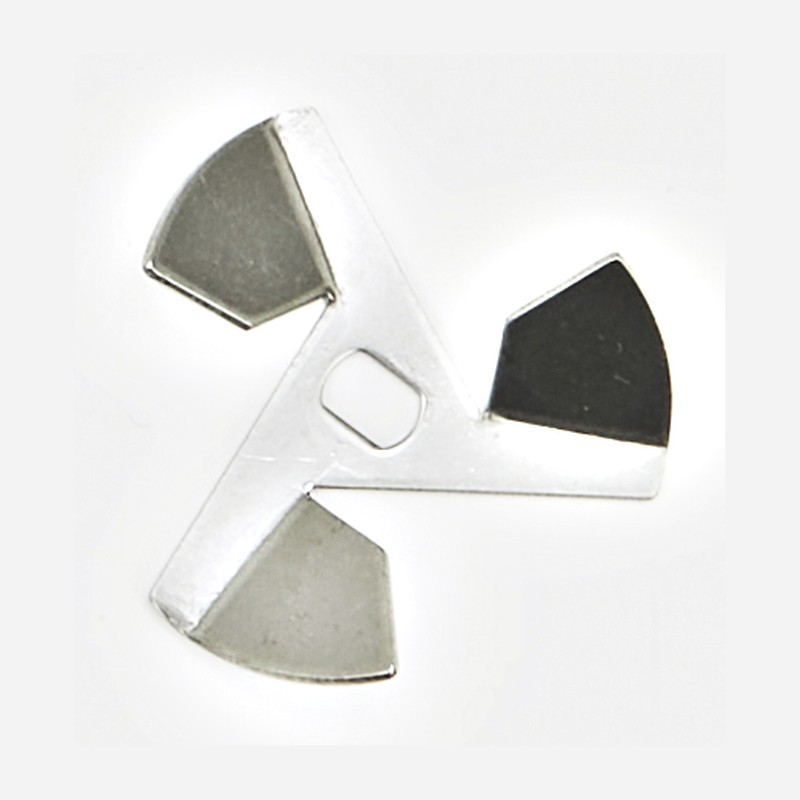

ファン
最小径の翼。1L以下の小容量を高速回転で素早くまぜるのが得意です。ビーカーワークの定番。

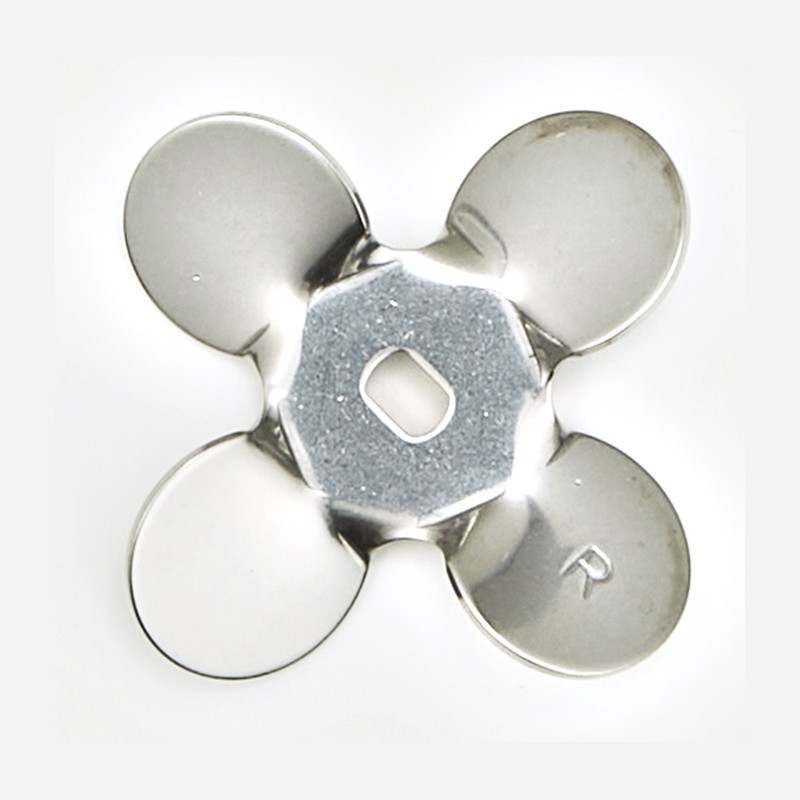

プロペラ（R／L）
船のスクリューと同じ原理で強い吐出流を作ります。低粘度液の均一混合、スラリーの沈降防止、大容量の液循環に。回転方向に合わせてR（右）とL（左）があります。
かい十字（R／L）
低速から高速まで、広い粘度域で使える万能翼。1枚の十字板を30°にプレス成型した一体構造で、液を上下に循環させます。回転方向に合わせてR（右）とL（左）があります。「どれか1本」ならまずこれ。

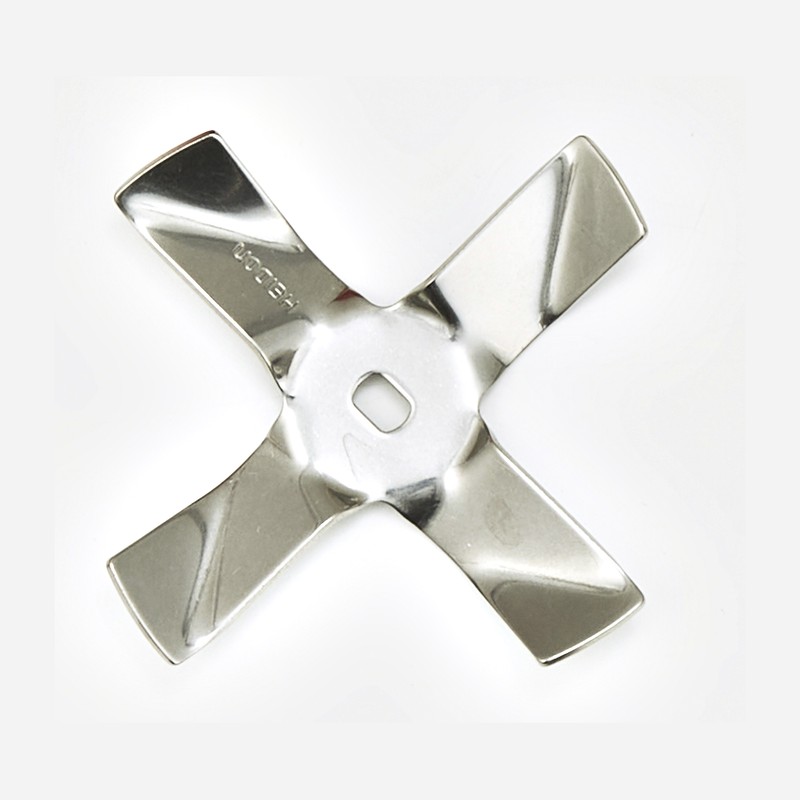

ソフト十字
低速でのやさしい撹拌に。気泡の巻き込みを抑えたい調合や、せん断に弱いデリケートな試料に向きます。

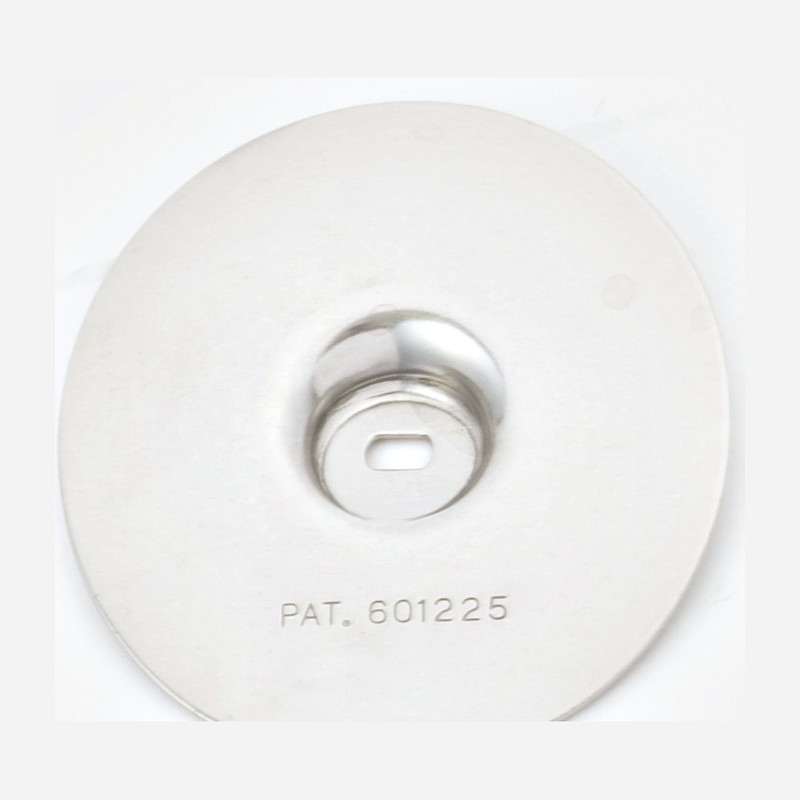

バタフライ
円盤状の翼が液面の波立ちと発泡を抑えながら押し混ぜます。低速調合向き。

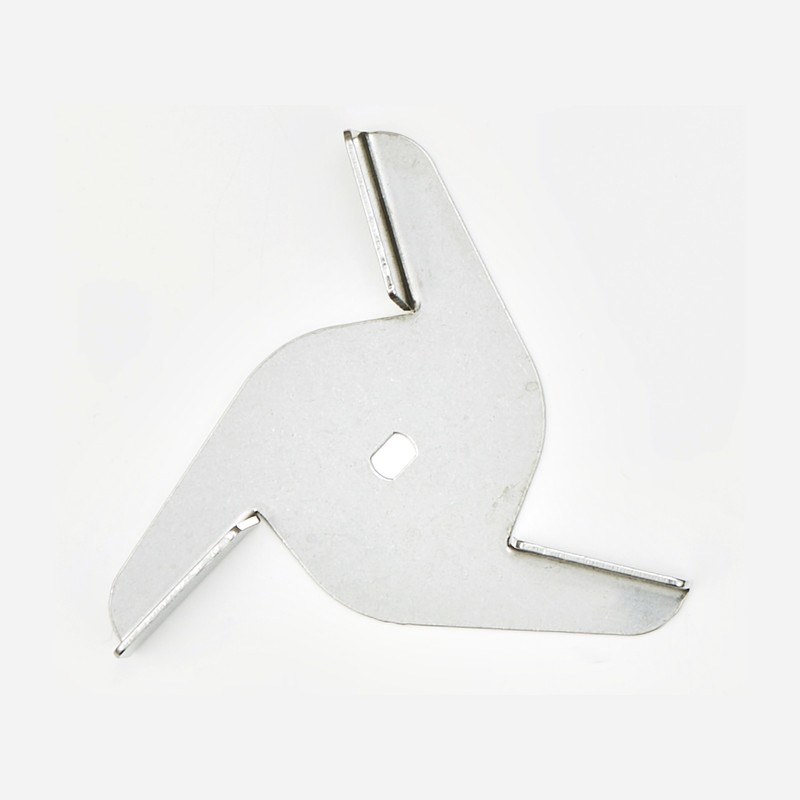

タービン
横方向に強い放射流を発生。角形容器や恒温水槽の液循環、中高速での効率的な混合に使われます。

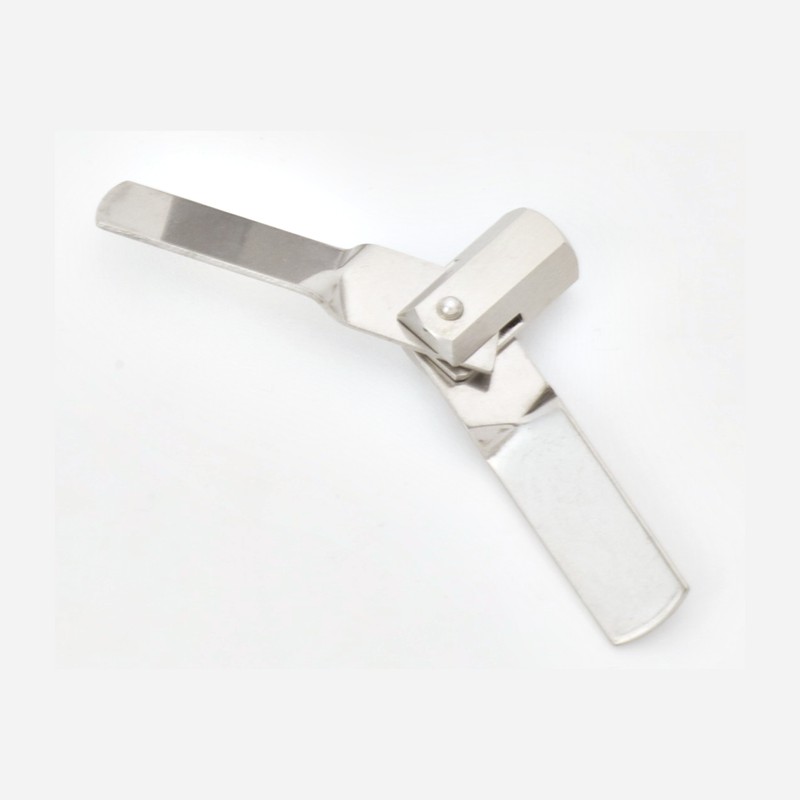

トンボ
停止時は翼が閉じ、回転すると開く可動式。セパラブルフラスコなど口の狭い容器に差し込んで使えます。
ハンドメイド攪拌翼 ― 撹拌効率を追求
SUS316製で様々なサイズをご用意しました。溶接・手曲げで仕上げる受注対応の本格翼です。

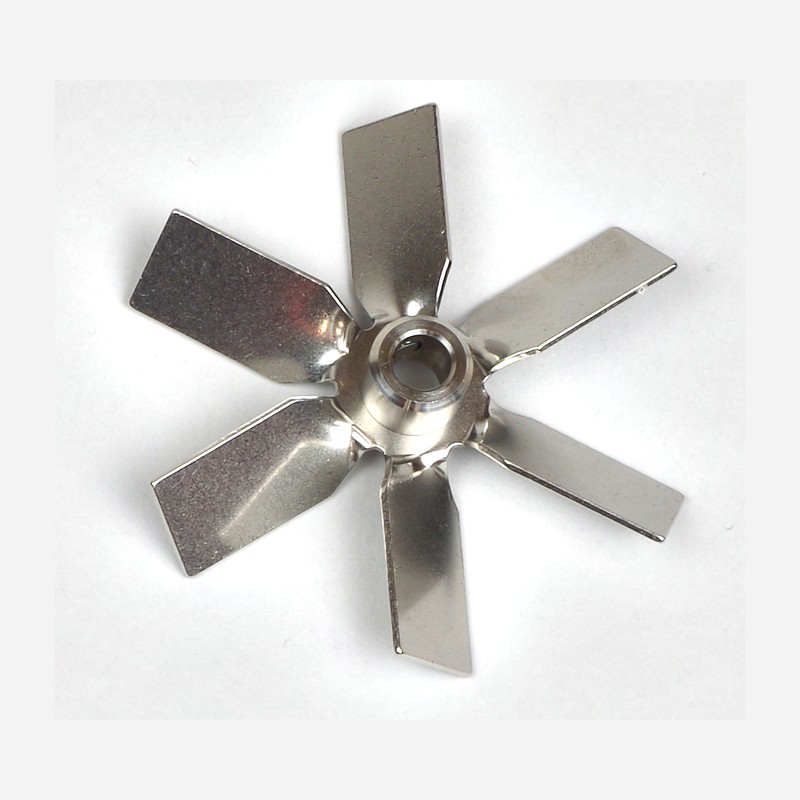

傾斜パドル
6枚の傾斜羽根が少ない動力で効率よく上下循環を作ります。スラリーの浮遊・沈降防止、固体粒子の分散に。高粘度では多段使い（2枚重ね）が有効です。

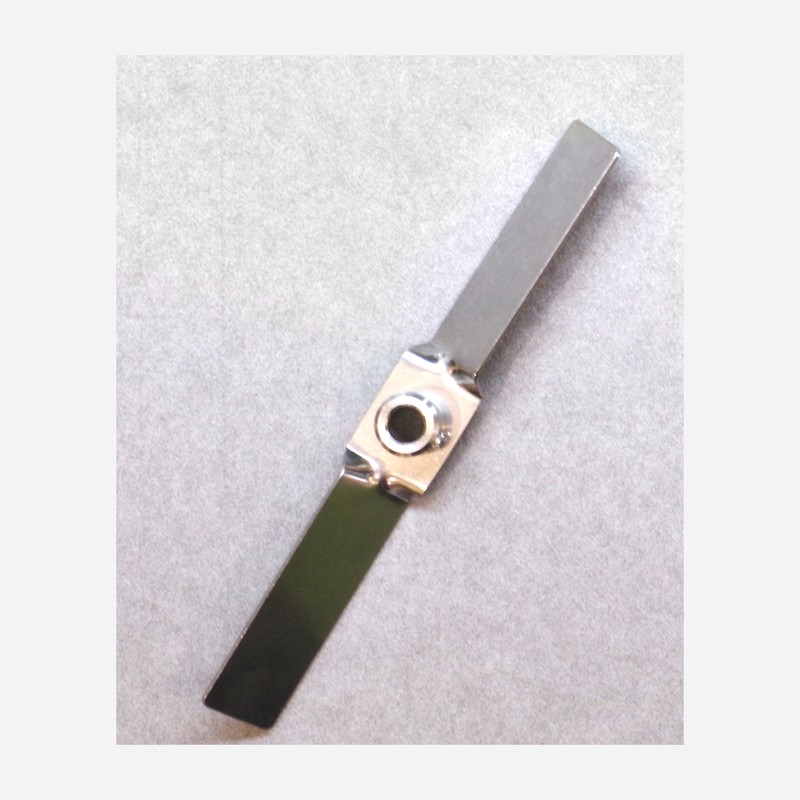

2枚傾斜パドル・4枚傾斜パドル
フラットな板翼を傾けたシンプル構造。翼径を大きく取りやすく、中〜高粘度液の循環に向きます。
4枚傾斜パドル：翼径80mm : ￥9,000／翼径120mm : ￥12,000

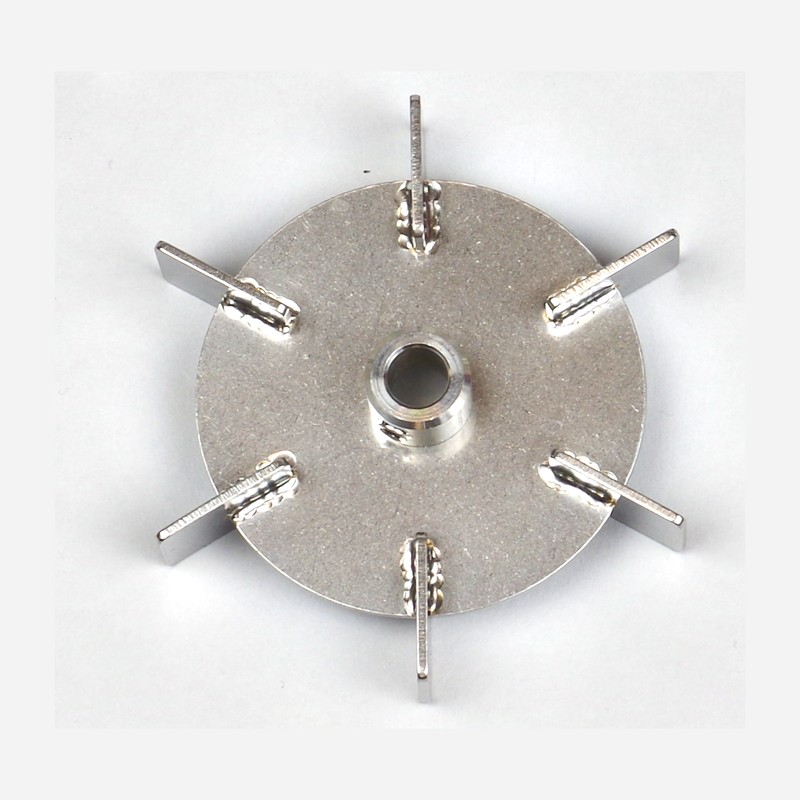

ディスクタービン
円盤の周囲に垂直羽根を備えた本格タービン。気体の分散（ガス吸収）、固体の溶解、液液乳化など、せん断が要る仕事の定番です。

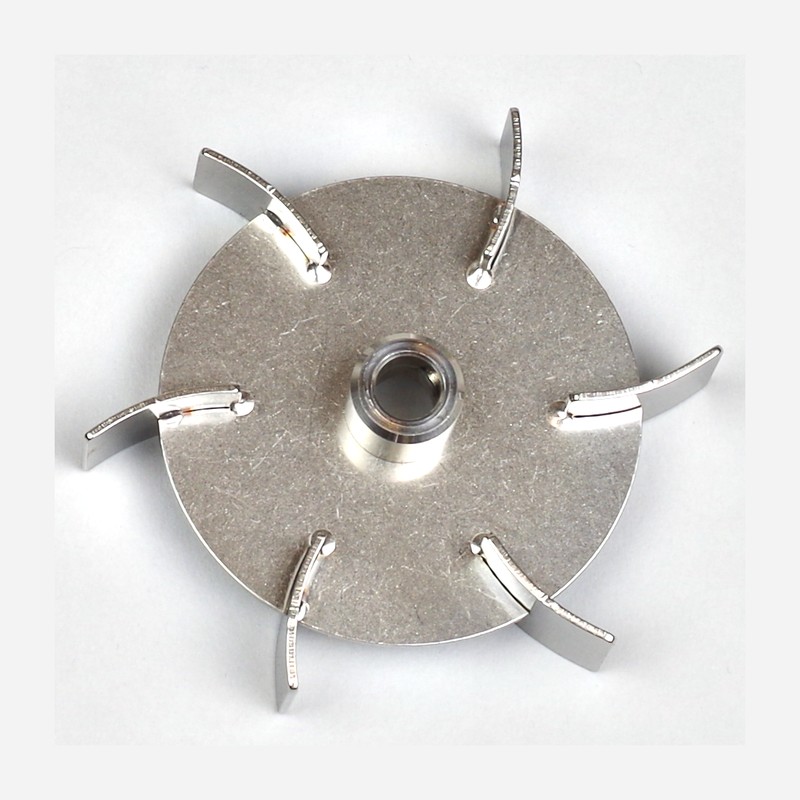

湾曲ディスクタービン・ブレードタービン
湾曲羽根で吐出特性を変えたタイプと、円盤下方へ強く吐出するブレードタイプ。ガス分散・気液接触に。※いずれも在庫限りの販売です。

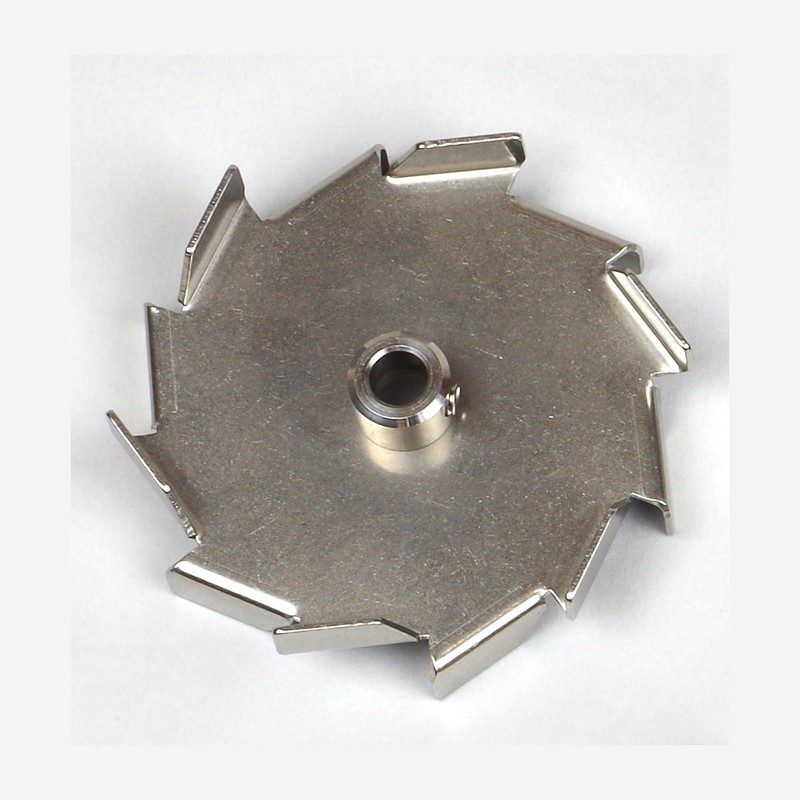

ディスパ
ノコギリ状の刃が強いせん断力を生む分散専用翼。低粘度から高粘度まで幅広く使え、顔料分散や粉体の急速溶解・解砕の定番です。ただし吐出力が弱いため、30,000 mPa·sを超える液では翼の周りしか動かなくなり単独では使えません。傾斜パドルやアンカーなど循環用の翼と組み合わせて使います（超高粘度はアンカー＋ディスパの多軸構成をご相談ください）。

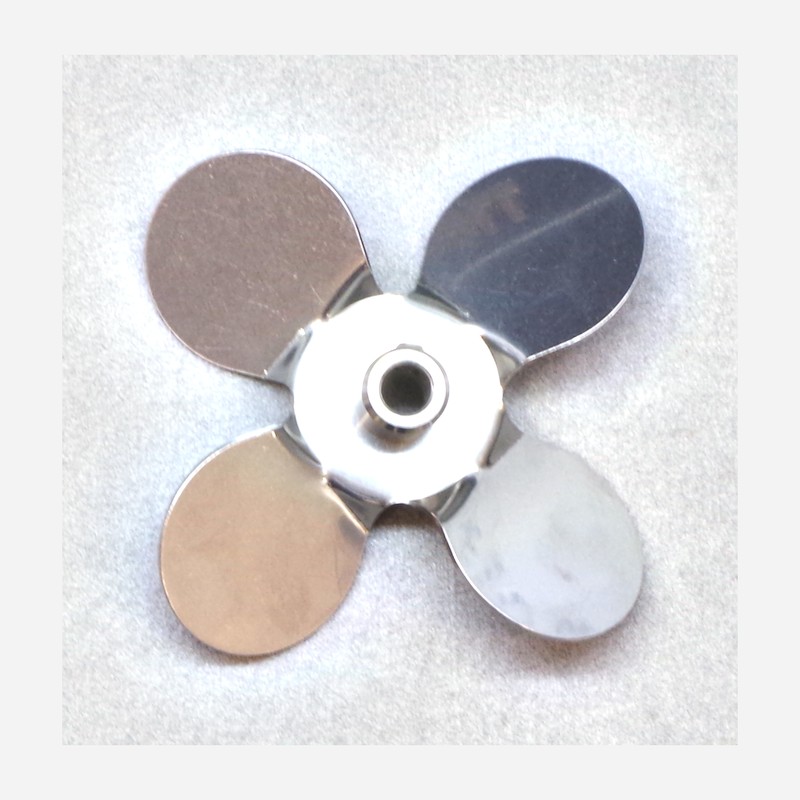

4枚プロペラ
丸羽根4枚の大型プロペラ。大容量の液循環をより強力に行いたいときに。
12シリーズ ― BLW用の大型攪拌翼（受注生産）
BLWの高トルクに耐えるφ12mmシャフト用攪拌翼。高粘度・大容量向けの大型翼で、受注生産品となります。価格・納期はお問い合わせください。

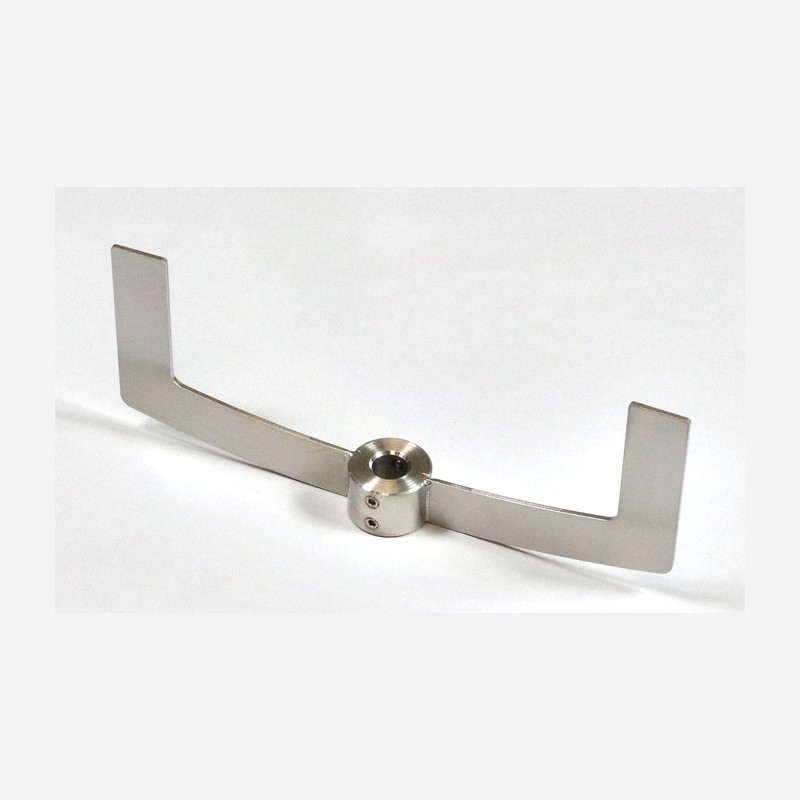

 アンカー |

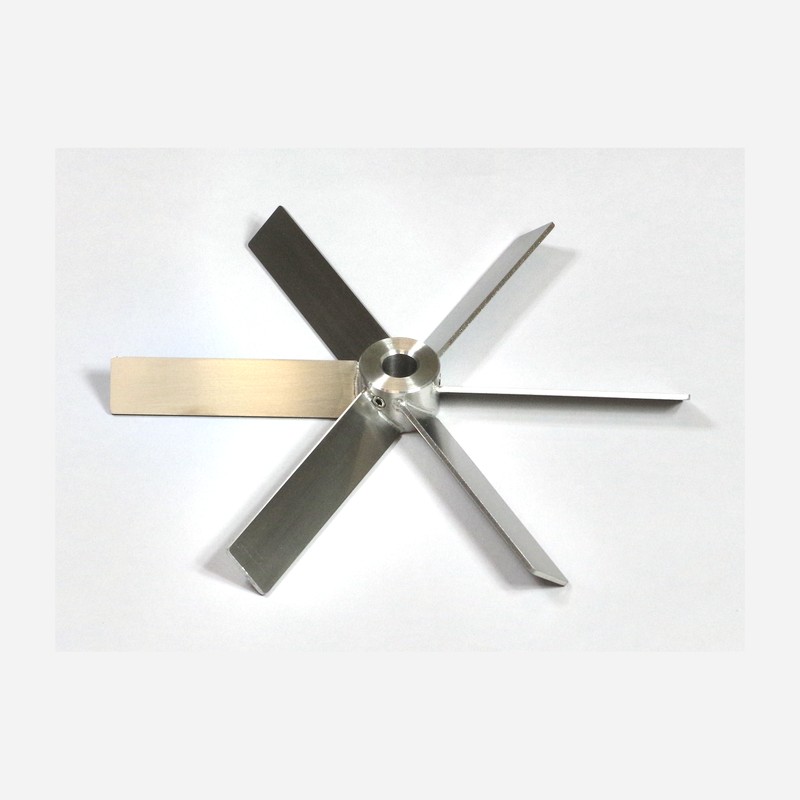

 傾斜パドル（φ150／φ200） |

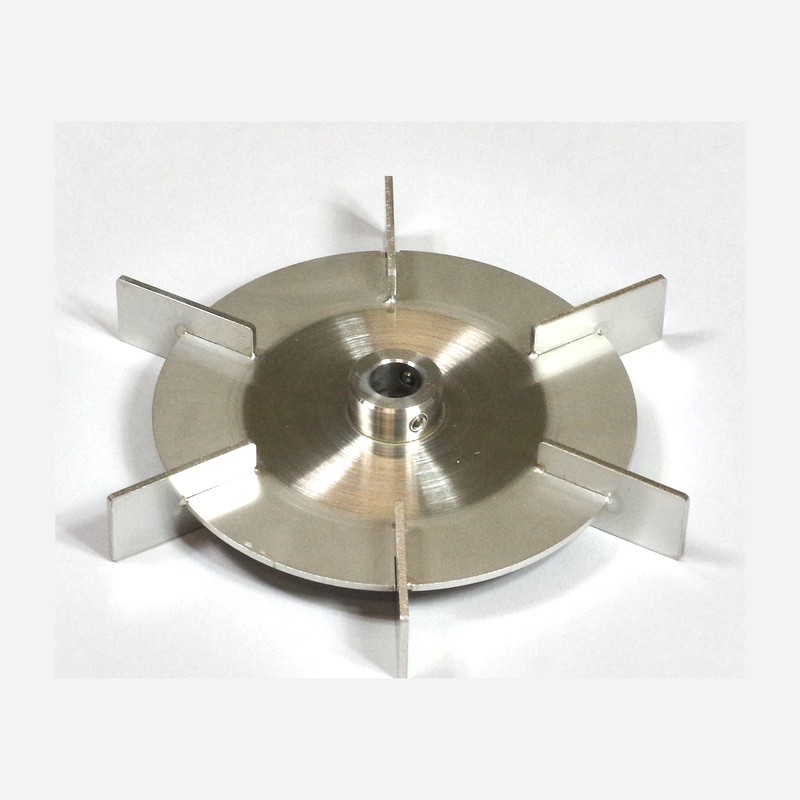

 ディスクタービン |

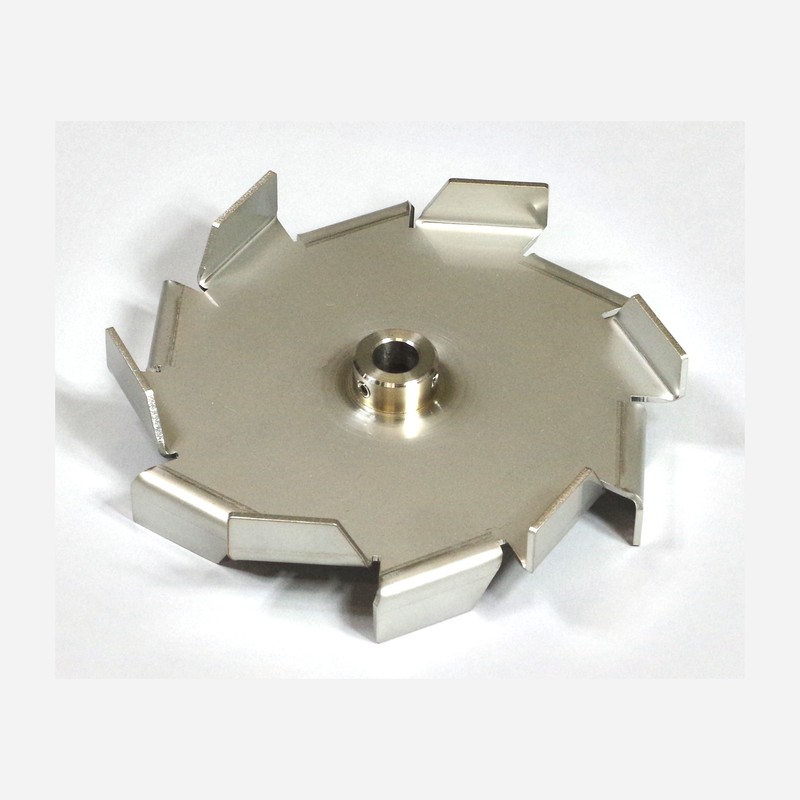

 ディスパ |

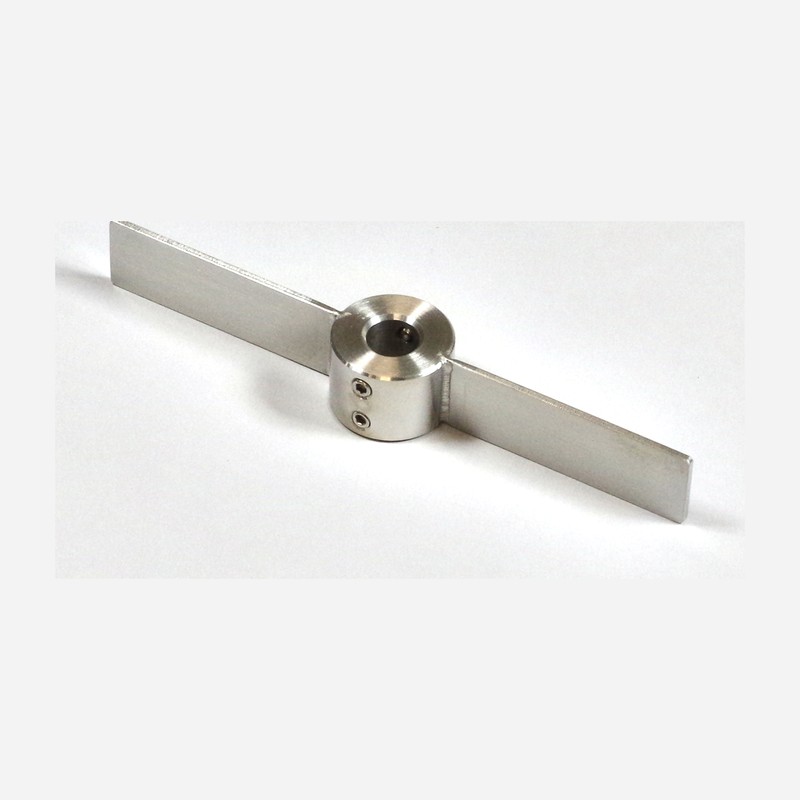

 パドル |

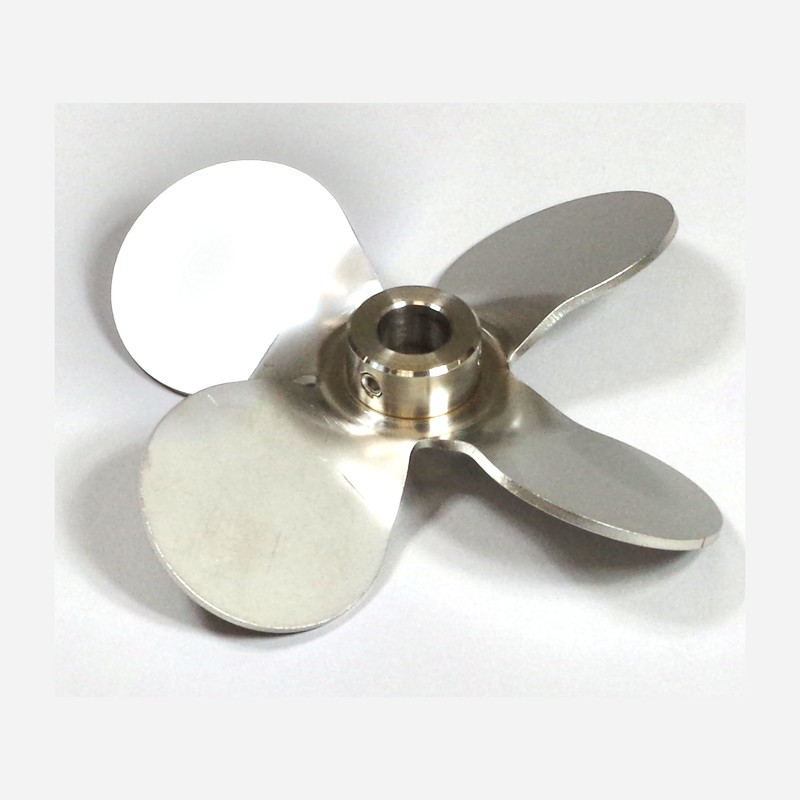

 プロペラ |

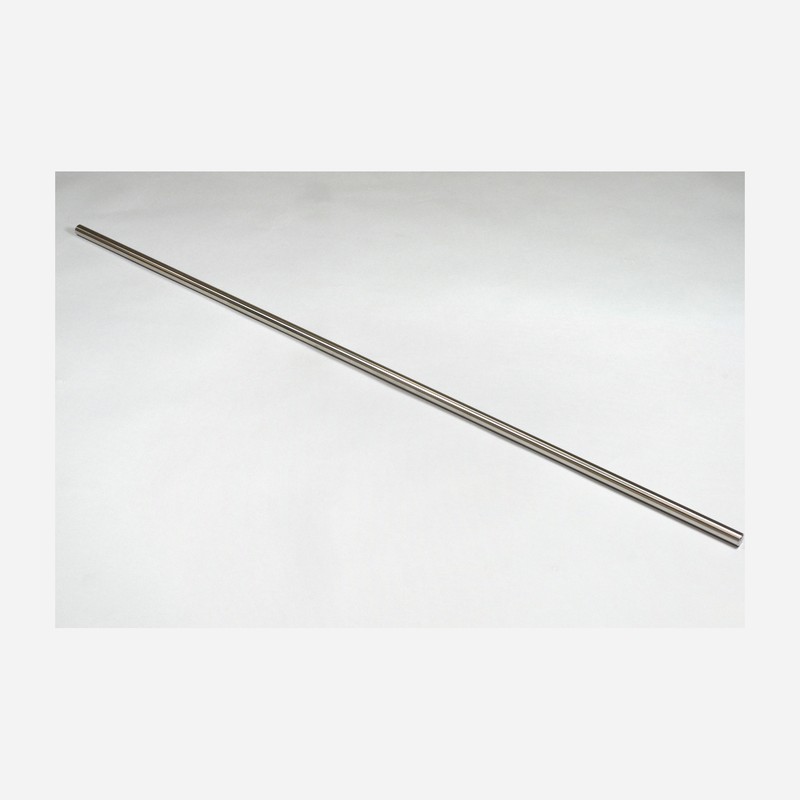

 φ12mmシャフト |
超高粘度はアンカーが基本。 壁面の掻き落とし・伝熱促進にも。 |
攪拌翼セット ― 初めての方はこちら
スリーワンモータを初めてご購入される方は、汎用攪拌翼がセットになった「攪拌翼セット」を本体と併せてご購入ください。

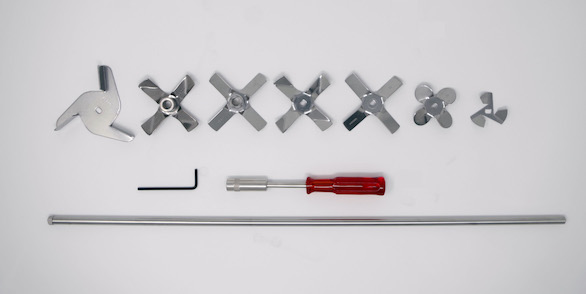

| FS-7 汎用7点セット | 材質 : SUS316 セット内容 : ファン、プロペラR、かい十字R、タービン、ソフト十字、ボス付かい十字R、ボス付きソフト十字、撹拌シャフト500mm、ナット 価格 : ￥10,000 |
|---|---|
| FS-4 汎用4点セット | 材質 : SUS316 セット内容 : ファン、プロペラR、かい十字R、タービン、撹拌シャフト500mm、ナット 価格 : ￥6,500 |
| FS-3T チタン製3点セット | 材質 : チタン セット内容 : プロペラR、かい十字R、タービン、撹拌シャフト500mm、ナット 価格 : ￥26,000 |
攪拌シャフト ― SUS316製とチタン製
500mmから1000mmまで、5種類の長さをご用意しています。※数量限定で400mmもございます。※チタンは500mmのみとなります。
| SUS316製 | L500mm : ￥4,000／L600mm : ￥5,000／L700mm : ￥6,000／L800mm : ￥7,000／L1000mm : ￥9,000 |
|---|---|
| チタン製 | L500mm : ¥15,000 |
攪拌翼のフローパターン ― 翼が作る流れ
一般的に攪拌翼は、槽直径の1/3～1/2程度の翼直径のサイズを選択しますが、高粘度攪拌でアンカー翼等を使用する場合は、槽直径に近いサイズになります。攪拌目的により最適な翼形状は異なります。上下に強い流れを発生させる軸流型のプロペラ型、槽の直径方向に流れを作る輻流型のタービン型等、翼ごとのフローパターンを参考にしてください。
※正回転時 撹拌翼セット FS-7（一部除く）
翼選びに迷ったら
・理屈から選びたい方は技術コラム「撹拌翼（撹拌羽根）の選定方法」「【撹拌のツボ 第3回】その翼、合っていますか？」へ
・実際の液で試したい方はデモ機貸出をご利用ください（スリーワンモータ本体との貸出です。攪拌翼のみの貸出は行っておりません）
・ご注文・お見積り・特注（サイズ変更や特殊形状）のご相談はお問い合わせから。本体・翼型・サイズをお知らせいただければ最適な組み合わせをご提案します
